Puertos de alta potencia Amplificador de fibra óptica Gpon16 1550nm, CATV EDFA WDM

Descripción de Producto Los puertos de alta potencia GPON16 1550nm Amplificador de fibra óptica, CATV EDFA WDM descripción de producto Descripción del product

Featured Products

Descripción de Producto

Los puertos de alta potencia GPON16 1550nm Amplificador de fibra óptica, CATV EDFA WDM

descripción de producto

High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA

Descripción del producto I.

1550nm múltiples salidas de la serie de ganancia del amplificador óptico espectro ancho de banda entre 1545~1563nm, adoptar alta
La fiabilidad de la bomba multimodo y doble de fibra de láser revestidos, el exclusivo APC, el CAC y ATC circuito, la salida máx.
El poder puede llegar a 40dBm, un dispositivo y reemplazar el original de varias decenas EDFA tradicionales, gr-
Eatly ahorrar costes y gastos de mantenimiento, mejorar la estabilidad de la operación de red, salida alta p-
Ower 1550nm amplificador óptico está jugando un papel importante en la continua extensión de la
Red de fibra óptica, proporcionando un mecanismo flexible y solución de bajo costo para la amplia cobertura de sistemas CATV en l-
Arge y medianas ciudades.


High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA

II. Características

1. Conmutador óptico opcional: Sencilla/doble entrada para la elección, el interruptor de óptica integrada para entrada doble, el intercambio
La alimentación puede ser definido por el botón en el panel frontal o mediante SNMP web, puede establecer el umbral y seleccionar manualmente
O automáticamente.
2. Salida: Salida ajustable ajustable mediante los botones del panel frontal o en la web de SNMP, el rango es 4dBm.
Función de mantenimiento de una vez a la baja atenuación de 6dBm mediante los botones del panel frontal o en la web de SNMP,
La fibra óptica para facilitar la operación de hot-plug sin apagar el dispositivo
3. Número de puerto de salida opcional: Según las necesidades del cliente, hay 8 puertos, 16 puertos, 32 puertos,
64 puertos, y 128 puerto; También puede seleccionar 1310/1490/1550WDM, el número máximo de potencia de salida total puede llegar a 40dBm.
4. SNMP: Puerto RJ45 estándar para el control remoto, la función de gestión web.
5. La clave: Láser con láser clave, puede activar/desactivar el láser.
6. Prueba de RF: Con la función de prueba de RF. (según requisitos del cliente)
7. Láser de alta calidad: Láser adopta un nuevo láser importados Lumentum(JDSU) y de los Estados Unidos, de Fitel
Japón, para garantizar un funcionamiento estable.
8. Mecanismo de alerta perfecta: Microprocesador para monitorear el estado de funcionamiento del láser y la pantalla LCD
La función del dispositivo y testigo de fallo en el panel frontal...
9. Fuente de alimentación doble garantía de calidad: Alta calidad de fuentes de alimentación conectables en caliente opcional), puede trabajar bajo 90V~265Vca o
-48 VDC.

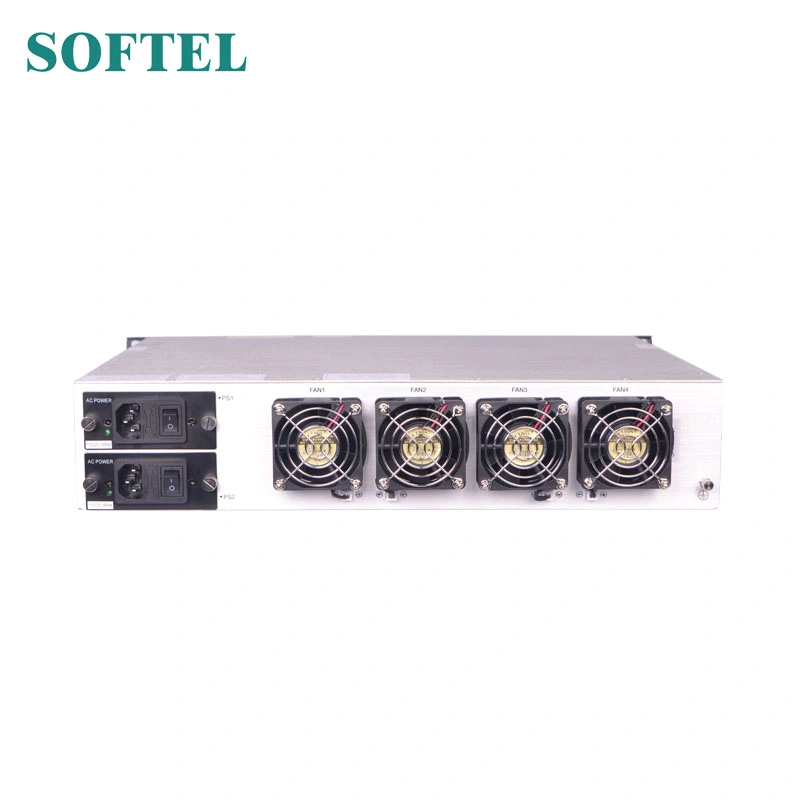

Detalle de las imágenes

High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA

parametros de producto

No. El tema Parámetro técnico Unidad Comentarios
Min Típico Máx.
3.1.1 La longitud de onda 1545   1565 Nm
3.1.2 Rango de potencia de entrada -8   10 DBm
3.1.3 Rango de potencia de salida 26   40 DBm
3.1.4 Estabilidad de salida     ±0, 3 DBm
3.1.5 El rango de ajuste de salida   ↓4.0   DBm
3.1.6 La figura de ruido   ≤6   DB Input 0 dBm, λ=1550nm
3.1.7 Volver
La pérdida
La entrada   45   DB
La salida   45   DB
3.1.8 Tipo de conector FC/APC APC, SC/SC/UPC
3.1.9 C/N   51   DB El Test por GT/T 184-2002
3.1.10 C/CTB   65   DB
3.1.11 C/OSC   65   DB
3.1.12 Fuente de alimentación AC110V - 250V( 50 Hz); DC48V V
3.1.13 El consumo 50 80 100 W Dependen de la potencia de salida
3.1.14 Rango de Remp trabajo -5   55 °C.
3.1.15 Trabajo de máx.
Humedad relativa
El 95% sin condensación %
3.1.16 Rango de temperatura de almacenamiento -30   70 °C.
3.1.17 Almacenamiento de máx.
Humedad relativa
El 95% sin condensación %
3.1.18 La dimensión 370×486(L)(W)×88, apartado h) Mm
3.1.19 Realice peso neto( Kg) 8 Kg.
La doble entrada con el modelo de conmutador óptico
3.1.20 Pérdidas de inserción. 1 DB
3.1.21 La interferencia de canal 55 DB
3.1.22 Tiempo de conexión ≤20 Ms

High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA

El paquete del producto
High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA

El proceso de producción
High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA


High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA
High Power Gpon16 Ports 1550nm Fiber Optical Amplifier, CATV Wdm EDFA
